¶ Install ClintSVR
ClintSVR adalah aplikasi untuk membantu wallboard mendapatkan data realtime dari Avaya CMS
¶ Persiapan
sebelum memulai instalasi ClintSVR, ada beberapa hal yang perlu di siapkan yaitu:
- Installer ClintSVR download here
- VC++ Redistributable for Visual studio 2013 download here
- Aplikasi Putty download here
- Server untuk clintSVR dengan 2 ethernet card, 1 untuk Lan, 1 lagi untuk dummy ethernet (tidak perlu di connect di setting vm nya)
- Akses remote ke server clintSVR
- username dan password untuk login ke server avaya cms
- browser (chrome/firefox/edge)
¶ Install Putty

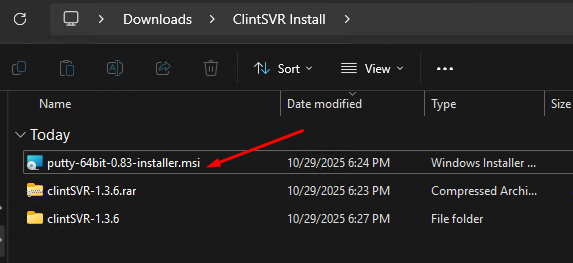

jalankan installer putty

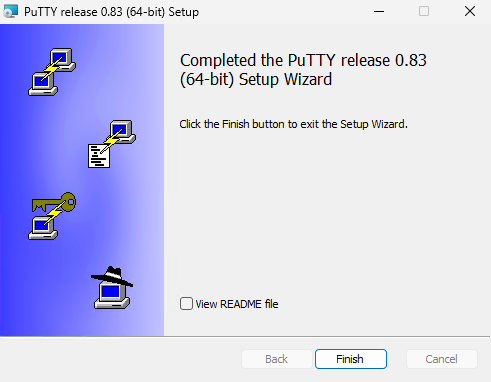

Klik next, next, biarkan menggukan opsi default, sampai finish
¶ Ethernet ke 2
ethernet atau network card ke-2 di butuhkan untuk aktivasi license.
jadi server clintSVR di syaratkan mempunyai 2 NIC card
NIC pertama di gunakan untuk LAN adapter
NIC kedua di peruntukkan untuk aktivasi license clintSVR (harus dengan mac address tertentu) dan tidak perlu di connect ke LAN

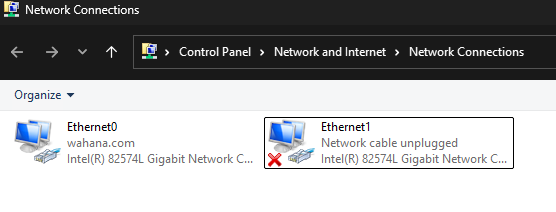

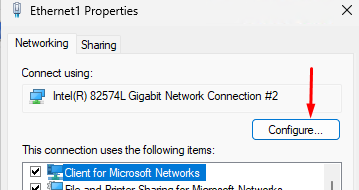

- klik kanan pada Ethernet1, kemudian pilih properties
- lalu pilih configure

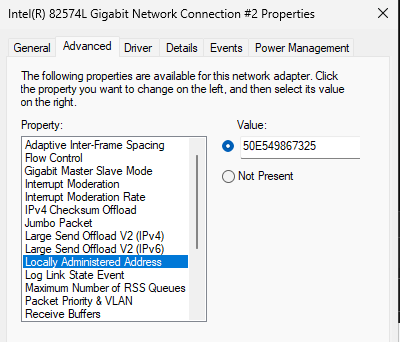

- pada tab advance, pilih "locally administered address" dan input value "50E549867325"
¶ Create ClintSVR login di cms
clintSVR menggunakan metode connect to cms server melalui ssh, kemudian menjalankan realtime report di server cms, dan kemudian melakukan parsing dan menyediakan data tersebut supaya bisa di akses dari luar. untuk itu aplikasi clintSVR membutuhkan username/login yang dapat di gunakan untuk connect ke server cms melaui ssh.
- connect ke server cms melalui putty
- create user clintuser
- edit passswrord untuk clintuser : P@ssw0rd
[root@labcms admincli]# useradd clintuser
[root@labcms admincli]# passwd clintuser
Changing password for user clintuser.
New password:
BAD PASSWORD: The password fails the dictionary check - it is based on a dictionary word
Retype new password:
passwd: all authentication tokens updated successfully.
[root@labcms admincli]#
¶ Install ClintSVR
-
Buat folder C:\ProgramFiles\ClintSVR
-

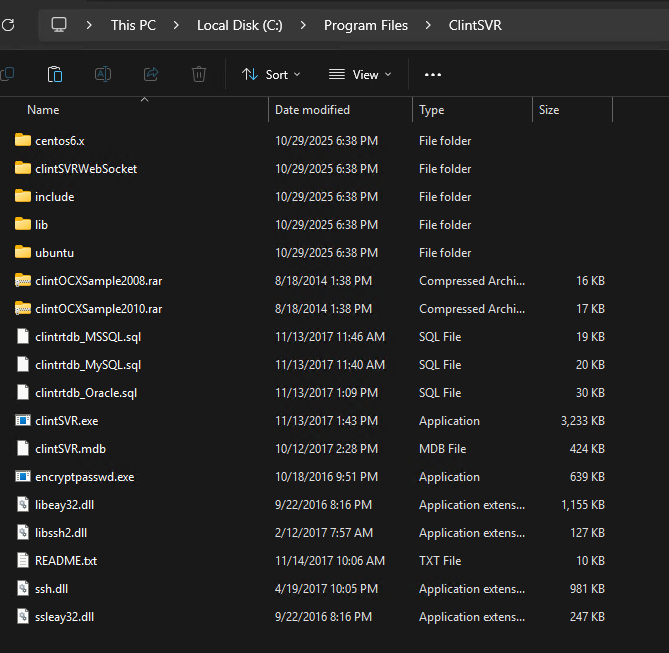

Extract Installer ClintSVR ke Folder tersebut
-
buka command prompt with administrator right
-
dalam command prompt navigate ke folder clintSVR
-

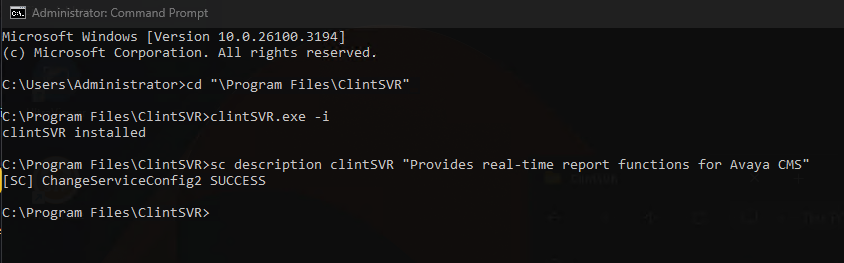

jalankan perintah ClintSVR.exe -i
-
jalankan perintah :
sc description clintSVR “Provides real-time report functions for Avaya CMS”
-

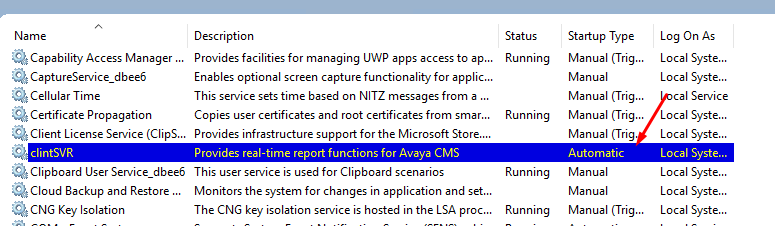

buka services.msc dan rubah startup type service clintSVR menjadi automatic
-
Buka ODBC Settting, dari start menu ketik odbcad32
-

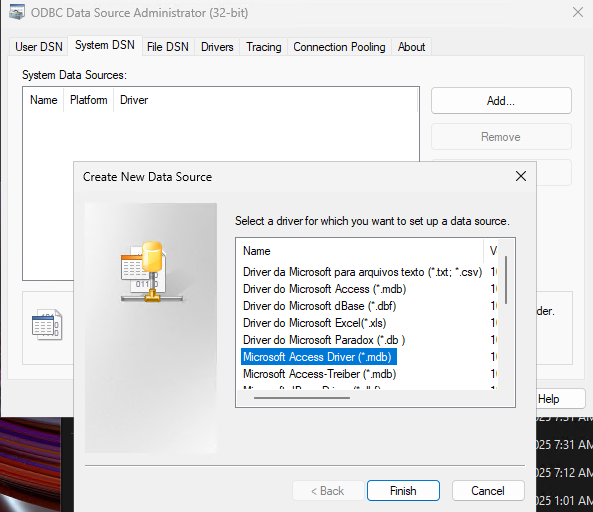

Buka tab SystemDSN, klik Add, lalu pilih Microsoft Access Driver
-

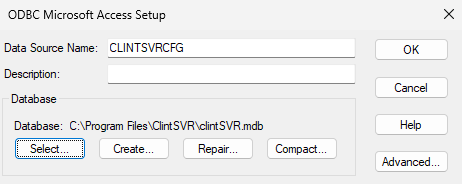

beri nama CLINTSVRCFG
-

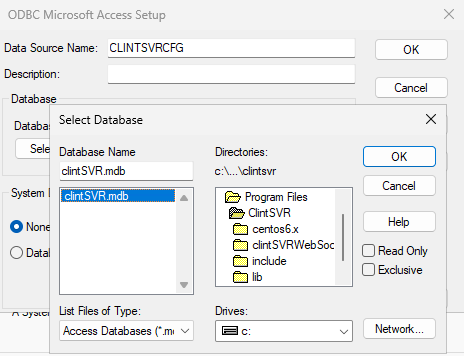

klik Select, lalu pilih file C:\ProgramFiles\ClintSVR\ClintSVR.mdb
-
klik OK, lalu klik OK lagi untuk keluar dari setting ODBC
-

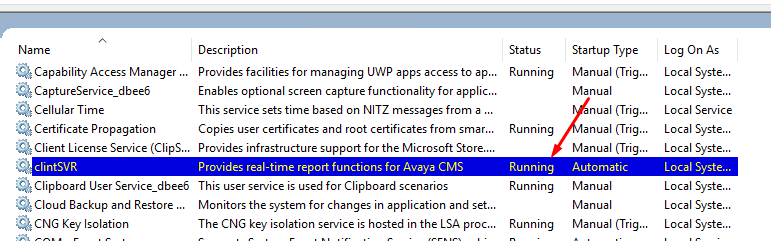

kemudian, dari services.msc start service ClintSVR
-

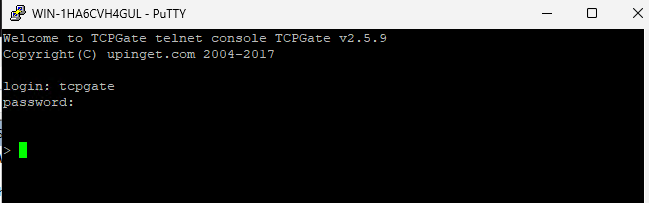

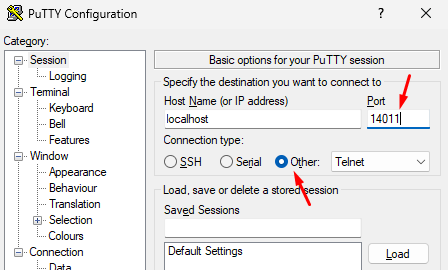

buka putty, lalu telnet ke localhost port 14011
-
masukkan username:tcpgate password:tcpgate01
-
jalankan perintah berikut untuk setting clintsvr:
update parameter cs_cmsip 10.1.79.152
dimana 10.1.79.152 adalah ip server cms
update parameter cs_cmsusername clintuser
clintuser adalah username yang sudah di buatkan di server cms
genpass
lalu masukkan password clintuser
update parameter cs_cmspasswd 40UIt9O3PqtwsSn+Wx6pig==
lalu perintah update password clintuser
update parameter cs_licensekey VozX*********CGDienMLY=
lalu perintah update license
disp parameter
cs_licensekey: VozX*********CGDienMLY=
cs_cmsusername: clintuser
cs_cmspasswd: 40UIt9O3PqtwsSn+Wx6pig==
cs_cmsip: 10.1.79.152
cs_cmsport: 22
lalu cek/verify parameter yang sudah di input sudah benar/belum
jika sudah benar, bisa lanjut, jika masih ada yang salah, silahkan ulangi perintah di atas
add tcp 8088 * * custom clintcgi
lalu perintah untuk mengaktifkan rest api
disp tcp all
perintah disp tcp all, untuk verifikasi bahwa rest api sudah aktif
add vdnreport 1 7000-7005 3 tcpgate
lalu perintah untuk mendaftarkan report vdn realtime supaya bisa di akses dari api
disp report all
disp report all adalah perintah untuk verifikasi realtime report apa saja yang sudah di daftarkan
- selanjutnya restart service ClintSVR
- setelah di restart tunggu beberapa saat, clintSVR api sudah bisa di akses melalui web browser

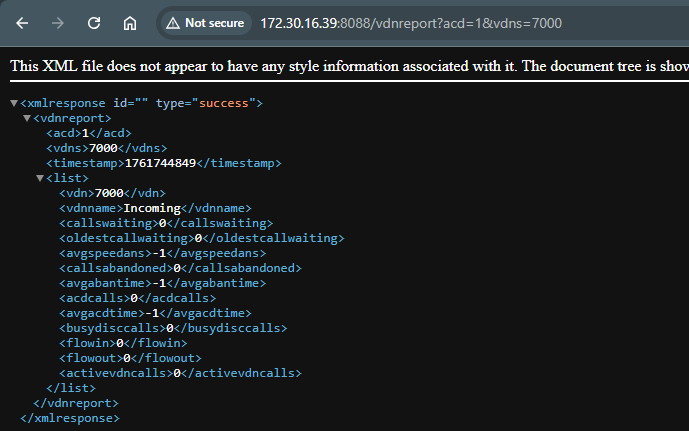

contoh link untuk test, http://172.30.16.39:8088/vdnreport?acd=1&vdns=7000
dimana 172.30.16.39 adalah ip server clintSVR
